Muxiva 系统全景与核心概念

Muxiva 是一套实时多模态 Agent Runtime。开发者用一张类型化 Graph 描述音频、 视频、文本、字节和控制消息如何流动；Rust Core 统一负责校验、调度、并发、背压、 生命周期、关闭和可观测性；ASR、LLM、TTS、RTC 等具体能力则由可替换 Node 提供。

理解 Muxiva 最重要的一句话是：Core 定义稳定的运行机制，Node 实现可替换的业务能力， Graph 把两者组合成可执行系统。

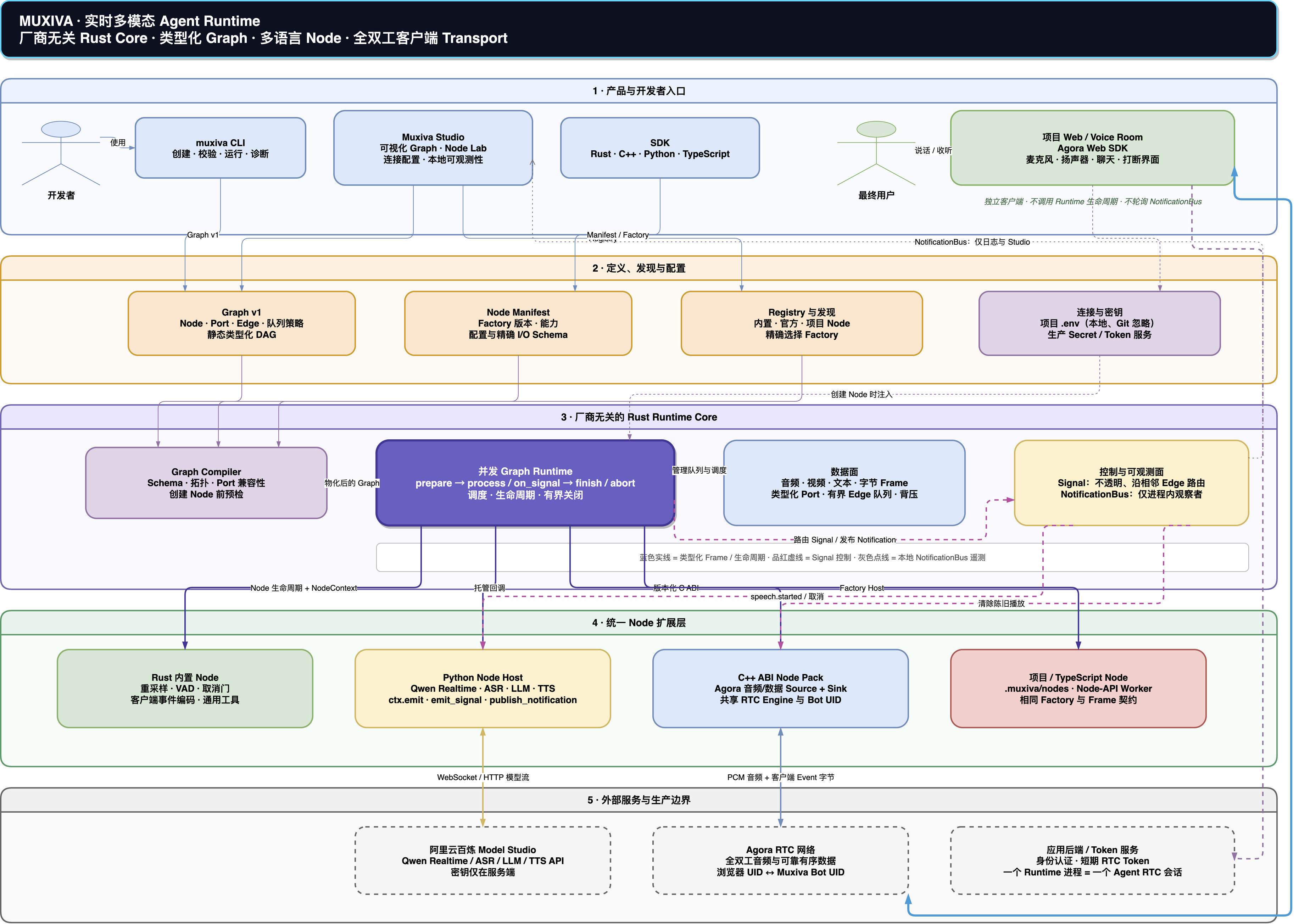

系统全景

下载可编辑的 Draw.io 源文件

图从上到下分为五层。阅读时先看层与层之间的边界，再看连线：蓝色实线表示数据或 调用关系，品红虚线表示 Signal 控制，灰色点线表示进程内 NotificationBus 可观测信息。

1. 产品与开发者入口

• muxiva CLI 创建、校验、运行和诊断项目，适合终端、脚本与 CI。
• Muxiva Studio 编辑 Graph、连接 Port、查看 Node 源码、配置本地 Connection，并观察 当前 Runtime。
• 多语言 SDK 让 Rust、C++、Python 和 TypeScript 开发者创建 Graph 或实现 Node。
• 项目 Web / Voice Room 面向最终用户，负责麦克风、扬声器、聊天和 Barge-in 展示。

项目 Web 是独立客户端，不是 Studio 的一部分。它通过 RTC 或应用 Transport 与 Agent 通信，不调用 Runtime 生命周期接口，也不轮询进程内 NotificationBus。

2. 定义、发现与配置

这一层回答三个问题：运行什么、去哪里找实现、怎样提供配置。

• Graph v1 声明 Node、具名 Port、Edge、类型、队列容量和策略，是设计图，不包含 线程、Socket、密钥或正在运行的对象。
• Node Manifest 描述 node_type、语言、Factory 版本、能力、配置 Schema 和精确 输入输出 Schema。
• Registry 与 Discovery 汇集内置、官方和项目 Node，并选择 Graph 指定的精确 Factory；Runtime 不根据相似名称猜实现。
• Connections 与 Secrets 为多个 Node 提供本地连接配置。开发期值可以保存在被 Git 忽略的项目 .env，生产环境应由 Secret / Token 服务注入。

3. Vendor-neutral Rust Runtime Core

这是 Muxiva 的稳定内核，完全不依赖 Agora、Qwen 或其他厂商。

• Graph Compiler 在创建任何 Node 前检查 Schema、拓扑、Port 方向与兼容性，并把 声明式 Graph 物化为可执行计划。
• Concurrent Graph Runtime 管理 prepare → process → signal → finish / abort、 Worker 调度、取消和有界关闭。
• 数据面使用不可变 Frame、类型化 Port 和有界 Edge Queue，处理音频、视频、文本 与字节，并以背压约束延迟和内存。
• 控制与可观测面路由相邻 Signal，并把 Event 发布给进程内观察者。Core 提供机制， 但不硬编码“打断”“Turn”或某个模型厂商的业务策略。

4. 统一 Node 扩展层

Muxiva 的可执行扩展只有一个概念：Node。所谓“内置集成”或“厂商适配”都是遵守同一 契约的 Node，而不是另一种 Runtime 实体。

• Rust 内置 Node 适合重采样、VAD、取消门和通用工具等基础能力。
• Python Node Host 适合 Qwen Realtime、ASR、LLM、TTS 和快速迭代的算法逻辑。
• C++ ABI Node Pack 适合 Agora RTC、Codec、设备 SDK 等原生集成。
• TypeScript / 项目 Node 位于 Agent 项目的 .muxiva/nodes/，通过受管理的异步 Host 运行，并使用同一套 Manifest、Factory 与 Frame 契约。

语言 Host 负责隔离线程、对象和异常；Graph 看见的始终是相同的 Node、Port 与 Frame， 不会因为实现语言改变运行语义。

Agent 是可复用 Node 能力，不是 Core 原语

Agent 在文本模型之上增加长生命周期会话、Tool Call、Steering 和厂商相关流式行为。 这些策略变化快，不应该写进 Rust Core。Muxiva 因此提供厂商无关的 @muxiva/agent TypeScript 契约，用稳定的 Prompt、Tick、取消、Text 和生命周期 Event Port 包装不同实现。Driver 可以接 Pi、其他 Agent Harness 或项目代码，而不改变 Graph。

Demo 2 验证了这条边界：Qwen ASR 输出完整问题，项目内的 Pi Agent Node管理会话与工具，原始 Markdown 分叉到客户端， builtin.speech_formatter 再为 Qwen TTS 派生自然纯文本。Pi 只是可选 TypeScript 依赖；Runtime 看见的仍是一组普通 Node。

5. 外部服务与生产边界

外部模型、RTC 网络和 Token 服务不属于 Core。图中的语音应用使用 Alibaba Cloud Model Studio 和 Agora 只是一个组合示例：开发者可以替换这些 Node，而无需修改 Runtime。 浏览器只拿短期 RTC Token，模型密钥只存在于服务端。当前语音部署模型中，一个 Runtime 进程对应一个 Agent RTC Session，避免不同会话共享可变播放或生成状态。

把核心对象连成一条链

可以把 Muxiva 想成一座受控的实时工厂：

概念	通俗解释	在系统中的职责
Frame	流水线上的货物	不可变的数据单元，承载音频、视频、文本、字节等 Payload 与追踪 Header
Node	加工机器	在生命周期回调中消费 Frame，并通过 NodeContext 发出零到多个输出或控制消息
Port	有规格的插座	以名称、方向、Frame Type 和 Schema 约束 Node 的输入输出
Edge	有容量的传送带	把一个输出 Port 接到一个输入 Port，并定义队列容量、背压与溢出策略
Graph	工厂设计图	声明 Node、Edge、配置和静态 DAG 拓扑，不保存运行状态
Manifest	机器说明书	描述 Node 身份、版本、语言、能力、配置和 I/O Schema
Factory	机器生产线	根据 Manifest 和配置为每个 Graph Node ID 创建独立实例
Registry	可用机器目录	发现 Factory，并为 Graph 选择精确的类型、语言与版本
Runtime	工厂控制系统	负责物化、启动、调度、背压、取消、停止和故障收敛
NodeContext	Node 的受控操作面板	提供具名输出、Signal、Event、取消和运行上下文，而不是直接调用下游 Node

这条关系可以压缩为：

Manifest + Factory → Registry → Graph Compiler → Runtime
                                           │
                     Frame → Node.output Port → bounded Edge → Node.input Port

一张 Graph 是怎样跑起来的

1. 开发者通过 SDK、JSON Graph v1 或 Studio 定义 Node 与 Edge。
2. muxiva validate / Graph Compiler 检查 Node 身份、配置 Schema、Port、Frame Type、 Queue Policy 和 DAG 拓扑；此时不会启动 Node 或连接外部服务。
3. Registry 为每个 Graph Node ID 选择精确 Factory，Runtime 创建独立 Node 实例。
4. Runtime 调用所有 Node 的 on_prepare，然后启动 Source、Worker 和有界 Edge Queue。
5. Node 在 on_process(frame, ctx) 中通过 ctx.emit(port, frame) 发出结果；一个调用可以 不输出，也可以从多个具名 Port 输出。
6. 正常结束进入 on_finish；错误、取消或超时进入 on_abort，Runtime 有界等待外部 执行域与回调停止。

数据、控制与观测为什么要分开

实时 Agent 同时存在三类通信，它们不能混成一条“万能消息总线”：

通道	如何传播	应该承载什么	不应该承担什么
Frame + Edge	沿显式 Graph 拓扑和有界队列	音频、视频、ASR 文本、LLM 输出、客户端交互消息	全局广播
Signal	由 Runtime 沿当前 Node 的相邻 Edge 投递	打断、取消、清空旧播放等需要改变相关 Node 状态的控制	远程客户端传输
NotificationBus 通知	发布给进程内观察者	日志、指标、Studio 诊断、转写完成等可观测信息	浏览器协议或业务数据流

以 Barge-in 为例：VAD 识别到用户重新说话时只发出观察 Event；ASR 的最终文本进入 builtin.voice_turn_controller，由它过滤口水词、批准新轮次并唯一发出 muxiva.turn.cancelled Signal。Runtime 将该 Signal 投递给相关模型与播放 Node；模型取消 旧生成并丢弃晚到片段，播放 Node 清空陈旧音频。若需要把“用户正在说话”展示到远程 Voice Room，应由 Transport Node 把 客户端事件作为 Frame / 字节协议发送，而不是让浏览器访问 NotificationBus。

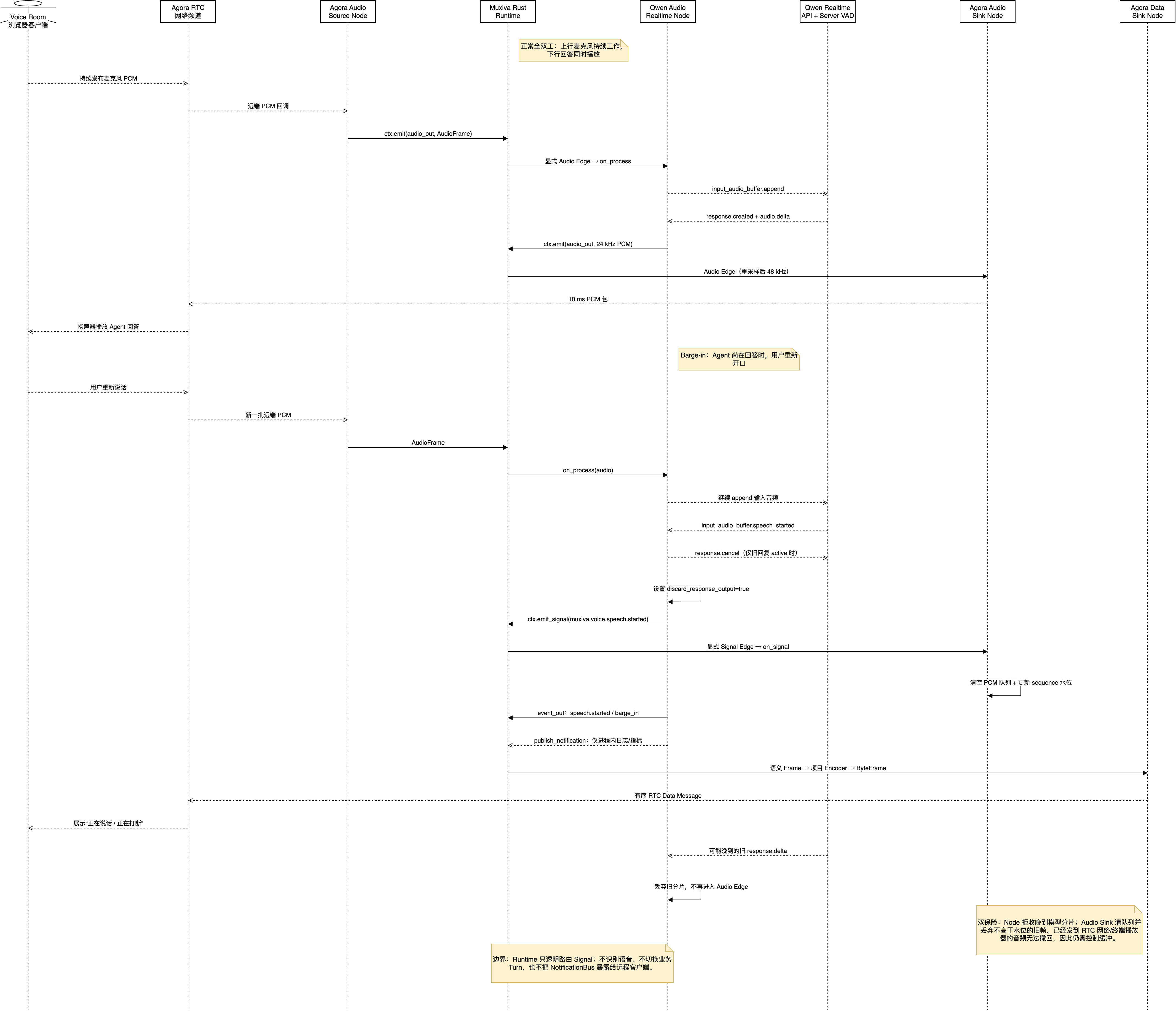

当前语音打断机制

下载可编辑的 Draw.io 源文件

这张图对应当前 Qwen Realtime + Agora RTC Graph 的真实执行路径：

1. 浏览器的麦克风上行不会因为 Agent 正在播放回答而停止，因此链路具备全双工输入条件。
2. Qwen Server VAD 报告 input_audio_buffer.speech_started，ASR Node 将它作为观察 Event 输出，不直接取消任何工作。
3. 最终 Transcript 通过 Voice Turn Controller 的准入策略后，控制器发出唯一的 muxiva.turn.cancelled Signal 和同 Sequence Prompt；Runtime 只沿显式 Signal Edge 投递。
4. Agent/TTS 丢弃旧 generation；Audio Sink 清空尚未发出的 PCM 队列、推进 sequence 取消水位，并拒绝不高于该水位的 旧音频 Frame。这与 Qwen Node 的晚到分片过滤形成双保险。
5. speech.started 仍以观察 Event Frame 离开 Qwen；项目级 Voice Room Encoder 把这些 Event 以及转写/回答 Text Frame 映射为应用协议，再由 Agora Data Sink 发到远程 Voice Room；publish_notification 只进入进程内 NotificationBus，供日志、指标和 Studio 诊断使用。

需要注意物理边界：已经进入 Agora 网络或浏览器播放器缓冲区的音频无法撤回。因此真正 低延迟的打断不仅依赖 Signal，还依赖 Audio Sink 以短 PCM 包发送、限制队列长度，并让 客户端避免过深的播放缓冲。Core 不切换业务 Turn，也不包含 Qwen 或 Agora 的打断策略。

用语音链路验证这套模型

浏览器麦克风
  → Agora RTC 网络
  → C++ Agora Audio Source Node
  → Audio Resampler / Qwen ASR
  → 可选 Pi TypeScript Agent / Qwen TTS
  → 文本与音频 Frame
  → C++ Agora Data / Audio Sink Node
  → 浏览器聊天气泡与扬声器

这条链路里，Agora 不知道 Graph 如何调度，Qwen 不知道浏览器如何采集，浏览器拿不到 模型密钥，Rust Core 也不包含任何厂商业务代码。各层只通过 Manifest、Frame、Port、 Edge、Signal 和生命周期契约协作。

必须记住的架构边界

1. Graph 是声明，Runtime 才是运行实例。 JSON 中不能放可执行代码或密钥。
2. 业务能力都是 Node。 “Provider”可以是文档分类，但不是新的运行时抽象。
3. NotificationBus 是进程内观测面。 跨机器消息必须经过 Transport Node 或应用协议。
4. Core 不理解厂商与语音业务。 Turn、Barge-in、ASR、TTS 策略留在 Node。
5. Studio 是本地开发面，不是生产客户端。 项目 Web 与 Runtime 可以部署在不同机器。
6. 队列与关闭必须有界。 实时系统不能靠无限缓存或无限等待隐藏故障。

推荐阅读顺序

1. Rust Core 与核心对象：深入 Frame、Node、Port、Edge、Graph；
2. Graph 与类型化 Port：读写 Graph v1；
3. 实时流控与控制消息：理解背压、Signal、NotificationBus 与打断；
4. Node 扩展机制、多语言执行与 TypeScript Agent Node；
5. 统一 Node 架构；
6. CLI、Studio 与项目 Web；
7. 端到端语音链路与可运行语音 Demo。
